自動再循環閥工作原理
 |
|
自動再循環閥工作原理

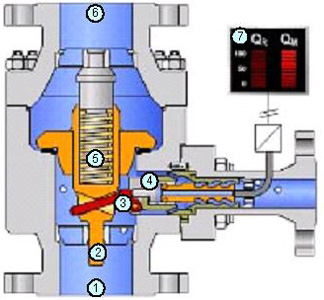

液體經過閥門（見右圖）入口1 進入閥體，閥芯2（同時也是測量部件）自動感應流量的大小，并在彈簧5的作用下，根據流量的大小而帶動活動桿3作上下運動。 當流量小于設定值時，閥芯2和活動桿3下移，帶動旁路閥芯4左移，液體通過旁路閥芯的減壓調節通道做旁路循環。 當泵出口流量大于所設定的流量時（如25%～30%），閥芯2和活動桿3上移，流體進入主管道中并逐漸關閉旁路，進行正常流動。 旁路及主流路的開啟與關閉只與泵出口流量有關。 當閥門的出口6有流體倒流時，閥芯2 的逆向動作變成了逆止閥的工作過程。 |
 |
|
水沖/氣蝕的產生及預防
水沖/氣蝕
當介質壓力下降到飽和狀態以下時，在調節區域的狹窄部分就會出現水沖和氣蝕。 氣蝕可以在一個很短的時間內損壞閥門內插件和下游管線。 可以通過多級旁路調節來避免氣蝕的發生。

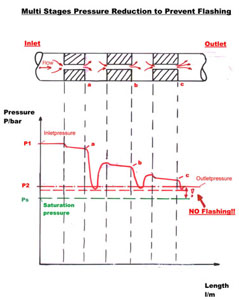

水沖/氣蝕的預防
必須采用多級旁路調節來防止水沖和氣蝕的發生。 多級設計可以使出口壓力不會下降到飽和壓力以下，這樣就有效的避免了水沖和氣蝕。 如何正確選擇減壓的級數是蘇爾達的專利技術。 |
